詳細介紹

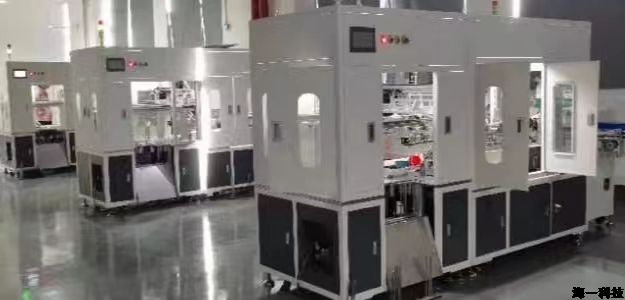

設備型號：HY-ND-S
設備功能：包含剝線機、治具自動上料、膠紙自動貼附線材、
整角、自動上芯片、自動焊接、堆疊收料。
一、文件說明
就本設備的相關技術參數、技術指標進行描述說明，作為合同附件。
二、設備工藝流程：
1、設備工藝流程：
2、安裝位置要求：需安裝于平整的地面，需要配備市電及不低于0.6Mpa的氣源。

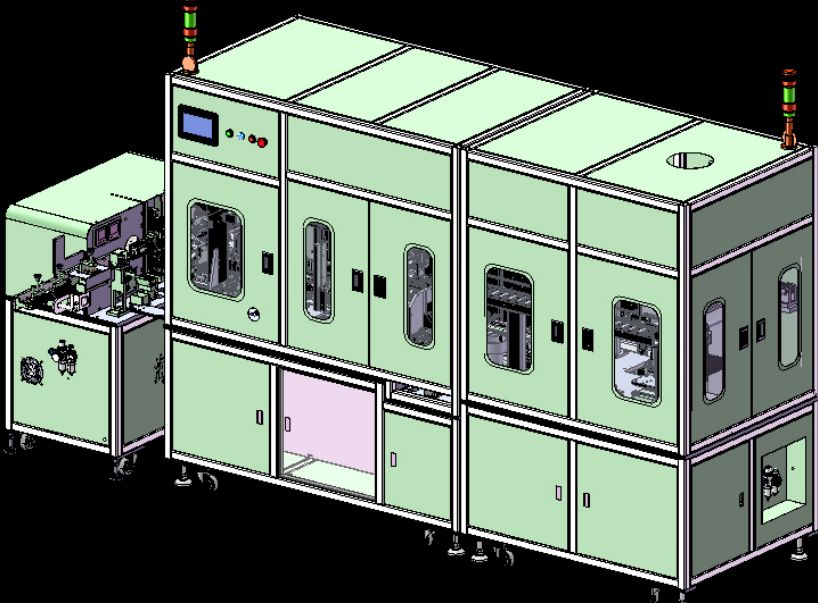

三、設備結構及工作原理
1、設備結構及工作原理描述：
為方便維修、調試，由多臺獨立設備組合成線體方式，從線材剝線加工，經整角后，將芯片與線材組裝后進行浸錫焊接，將焊接完成后的產品堆疊收料。
2、達成目標描述：自動完成線材與芯片組裝焊接及收料作業。
四、主要技術參數、配置、設備關鍵部件
1、環境要求：
序號 | 項目 | 規格/參數 | 備注 |
1 | 供應電力 | AC220V/50HZ | |
2 | 供應氣壓 | Max0.6MPa | |
3 | 工作環境 | 工作溫度：—10℃~45℃，濕度≤95%； | 無凝露及結冰 |
4 | 噪音 | ≤60db | |
5 | 防塵 | 常規 |
2、技術參數：
序號 | 名稱 | 規格/參數 | 備注 |
1 | 兼容線材規格 | AWG26/28/30 | 需更換部分配件 |
2 | 兼容芯片厚度 | 0.4mm~0.55mm | 需更換部分配件 |
3 | 兼容芯片(正方形) | 0.8/1.0/1.2/1.5 | 需更換部分配件 |
4 | 可加工最短線材 | 40mm | 25~40mm需定制 |
5 | 可加工最長線材 | 500mm | |
6 | 鋁板條擺放產品數量 | 28Pcs | |
7 | 鋁條放置數量 | 100條 | 彈夾式上料 |
8 | 助焊劑補充方式 | 循環補液 | 可調流量 |
9 | 鍍錫、浸錫溫度 | 240~270度 | 根據焊錫成份可調 |
焊錫補充方式 | 自動 | ||
10 | 浸錫深度控制方式 | 程式控制 | 可調參數（Z軸） |
11 | 浸錫前預熱 | 有 | 時間可調 |
12 | 線材半剝功能 | 有 | 可調 |
13 | 剝線長度(線頭) | 1~3mm | 可調(常規2.0mm) |
14 | 剝線長度(線尾) | 2~10mm | 可調 |
15 | 良率（掉芯、焊接不良） | 98~99.5% | 錫、線材、芯片有關聯 |
16 | 效率 | 約2200Pcs/H | 錫、線材、芯片有關聯（依60mm計算） |
17 | 鋁條規格 | 3*320*14.5mm | 產品間距9mm |
3、主要配件品牌：
序號 | 項目 | 品牌 |
1 | 電機 | 松下/匯川/信捷/研控/金恭 |
2 | PLC（可編程控制器） | 松下/三菱 |
3 | 屏幕 | 維綸通 |
4 | 絲桿 | 上銀/TBI |
5 | 導軌 | 上銀/TBI |
6 | 氣缸 | SMC/亞德客/EMC |
7 | 傳感器 | 道川 |
8 | 低壓電器 | 正泰/德力西/施耐德/一佳 |
2、安裝位置要求：需安裝于平整的地面，需要配備市電及不低于0.6Mpa的氣源。
三、設備結構及工作原理
1、設備結構及工作原理描述：
為方便維修、調試，由多臺獨立設備組合成線體方式，從線材剝線加工，經整角后，將芯片與線材組裝后進行浸錫焊接，將焊接完成后的產品堆疊收料。
2、達成目標描述：自動完成線材與芯片組裝焊接及收料作業。
四、主要技術參數、配置、設備關鍵部件
1、環境要求：
序號 | 項目 | 規格/參數 | 備注 |
1 | 供應電力 | AC220V/50HZ | |
2 | 供應氣壓 | Max0.6MPa | |
3 | 工作環境 | 工作溫度：—10℃~45℃，濕度≤95%； | 無凝露及結冰 |
4 | 噪音 | ≤60db | |
5 | 防塵 | 常規 |
2、技術參數：
序號 | 名稱 | 規格/參數 | 備注 |
1 | 兼容線材規格 | AWG26/28/30 | 需更換部分配件 |
2 | 兼容芯片厚度 | 0.4mm~0.55mm | 需更換部分配件 |
3 | 兼容芯片(正方形) | 0.8/1.0/1.2/1.5 | 需更換部分配件 |
4 | 可加工最短線材 | 40mm | 25~40mm需定制 |
5 | 可加工最長線材 | 500mm | |
6 | 鋁板條擺放產品數量 | 28Pcs | |
7 | 鋁條放置數量 | 100條 | 彈夾式上料 |
8 | 助焊劑補充方式 | 循環補液 | 可調流量 |
9 | 鍍錫、浸錫溫度 | 240~270度 | 根據焊錫成份可調 |
焊錫補充方式 | 自動 | ||
10 | 浸錫深度控制方式 | 程式控制 | 可調參數（Z軸） |
11 | 浸錫前預熱 | 有 | 時間可調 |
12 | 線材半剝功能 | 有 | 可調 |
13 | 剝線長度(線頭) | 1~3mm | 可調(常規2.0mm) |
14 | 剝線長度(線尾) | 2~10mm | 可調 |
15 | 良率（掉芯、焊接不良） | 98~99.5% | 錫、線材、芯片有關聯 |
16 | 效率 | 約2300Pcs/H | 錫、線材、芯片有關聯（依60mm計算） |
17 | 鋁條規格 | 3*320*14.5mm | 產品間距9mm |
3、主要配件品牌：
序號 | 項目 | 品牌 |
1 | 電機 | 松下/匯川/信捷/研控/金恭 |
2 | PLC（可編程控制器） | 松下/三菱 |
3 | 屏幕 | 維綸通 |
4 | 絲桿 | 上銀/TBI |
5 | 導軌 | 上銀/TBI |
6 | 氣缸 | SMC/亞德客/EMC |
7 | 傳感器 | 道川 |
8 | 低壓電器 | 正泰/德力西/施耐德/一佳 |
